日前，江苏省住房和城乡建设厅公布最新一批建筑业新技术应用工程名单，由中建二局承建的万科NO.2020G52地块房地产开发项目荣登榜单。其中，中建二局创新应用的碎石疏水金刚砂地坪施工技术，解决了地下车库开裂渗漏质量通病，成为项目一大特色亮点。
碎石疏水金刚砂地坪
碎石疏水金刚砂地坪施工技术，将地坪底部3cm细石混凝土替换为碎石疏水层，并间距20m一道加设导水管，增加疏水效果，地坪不受潮，长期保持干燥状态；碎石与混凝土的材料差价也使此施工工艺产生了一定的经济效益。
底部碎石层 碎石层导水管
碎石疏水金刚砂地坪
碎石疏水金刚砂地坪施工工艺流程：钢筋混凝土底板→1.0厚渗透结晶涂料→3cm碎石滤水层→彩条布隔离层→钢筋网片→6cm细石混凝土→金刚砂→固化剂。
从前期深化开始入手，包含地坪分缝、深浅金刚砂分色区域、水沟留置等。绘制地坪分缝深化图等，缝宽3-5mm，深度为面层厚度的2/3，柱边宜分缝，方形缝或菱形缝均可。

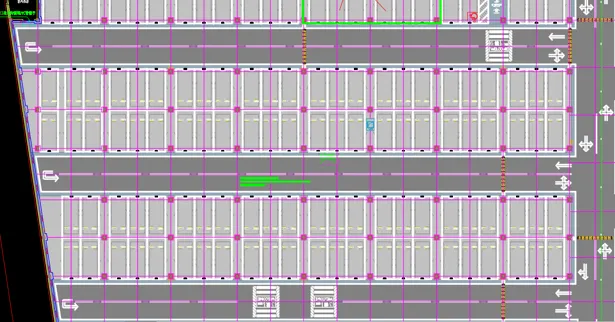

地坪分缝深化图
地坪标高总体设计为北高南低放坡，同时以各防火分区为界，每个防火分区均为一个独立排水区域设计，分区内原则上见墙即设排水沟，遇门口或过道做排水暗管，分区内大方向从北向南排水，碎石层加设排水管，放置于水沟边，确保地坪下部积水顺利排入水沟，水沟内坡向就近集水井。

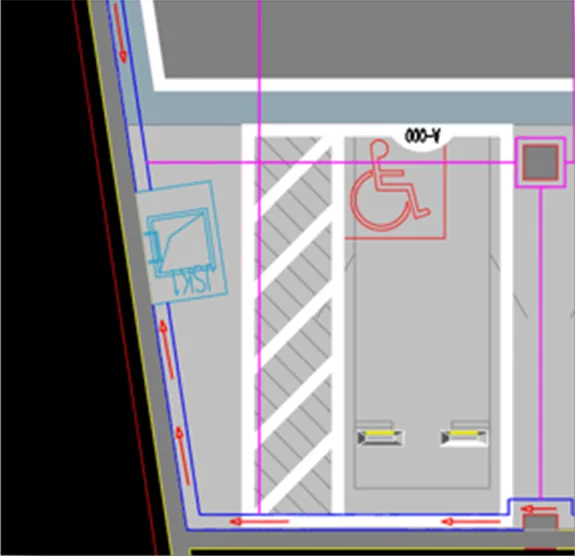

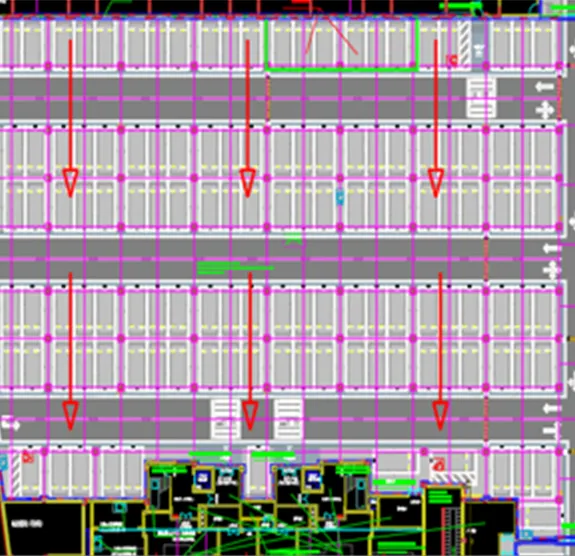

总体排水深化图 水沟排水深化图

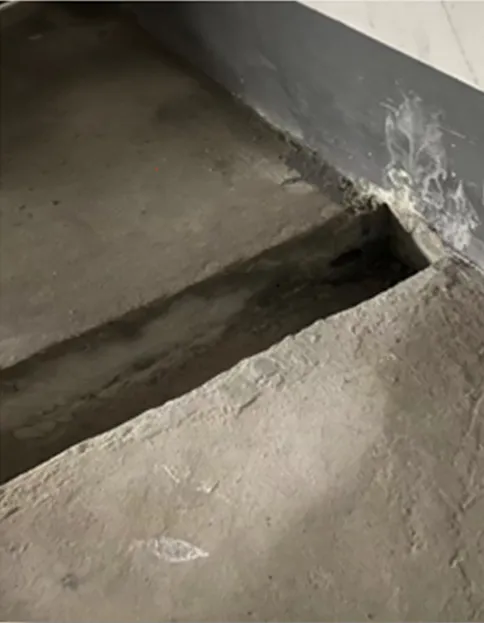

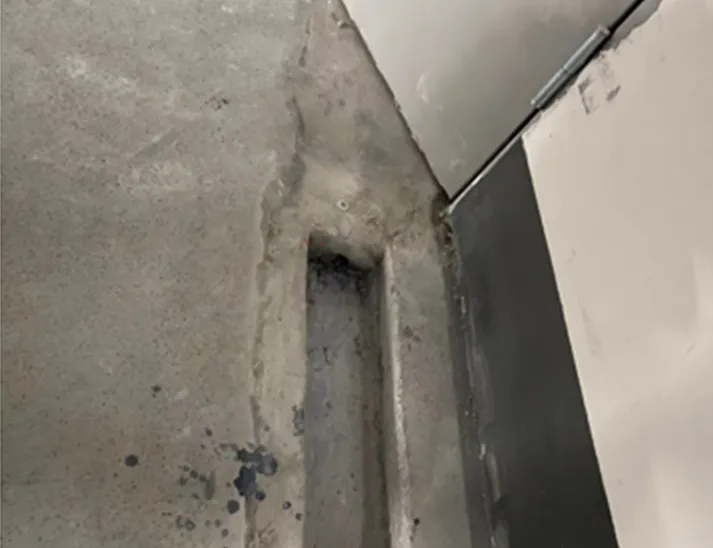

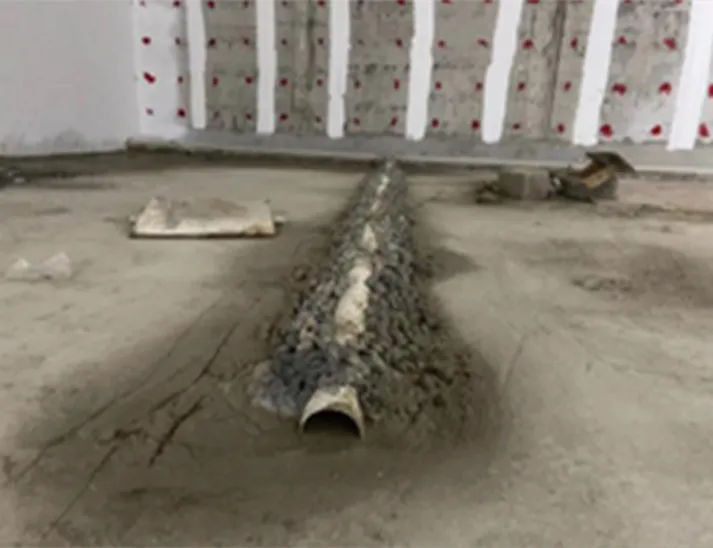

铺设引水管道 过道门口处水沟暗管

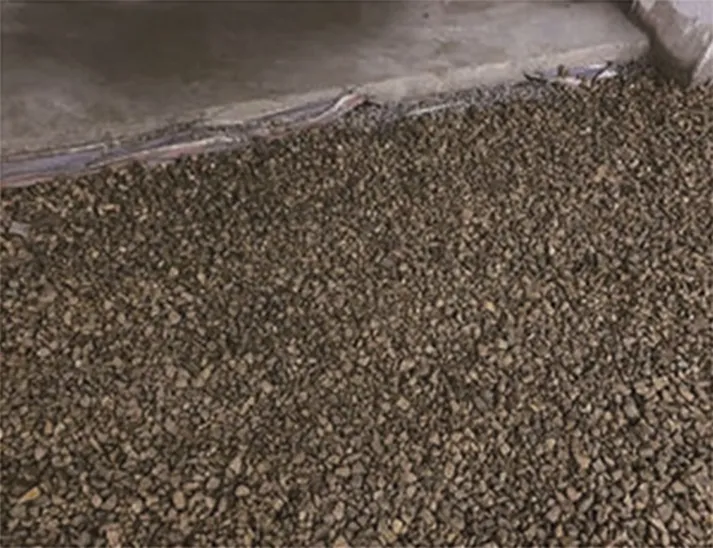

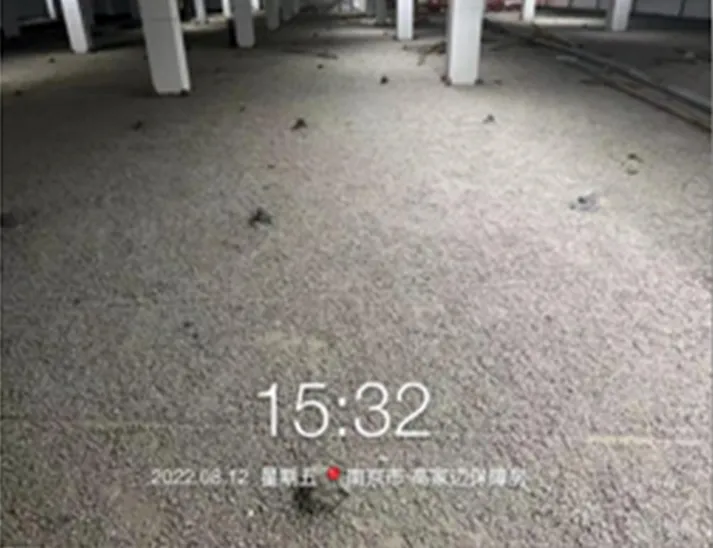

碎石铺填 碎石滤水层
┃ 彩条布隔离层
针对于碎石与砼的隔离层，项目综合考虑应用彩条布，较土工布及塑料薄膜相比，彩条布防水性能好且不易损坏，做地坪隔离层效果最佳。钢筋网片尺寸及位置布置满足要求，应按地坪分隔缝设置，合理考虑钢筋网片规格，分隔缝处钢筋网片应断开。

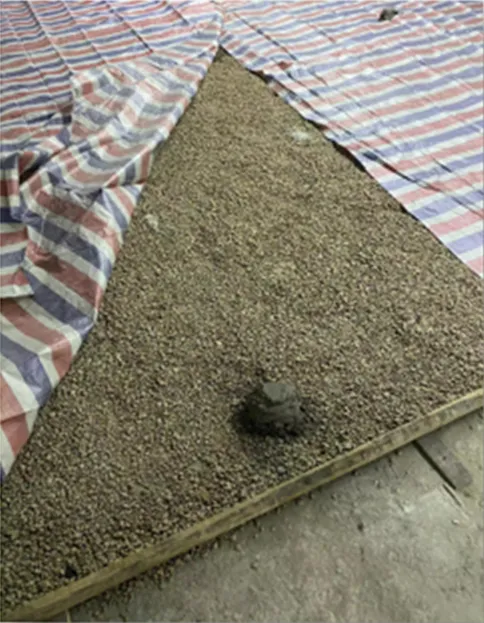

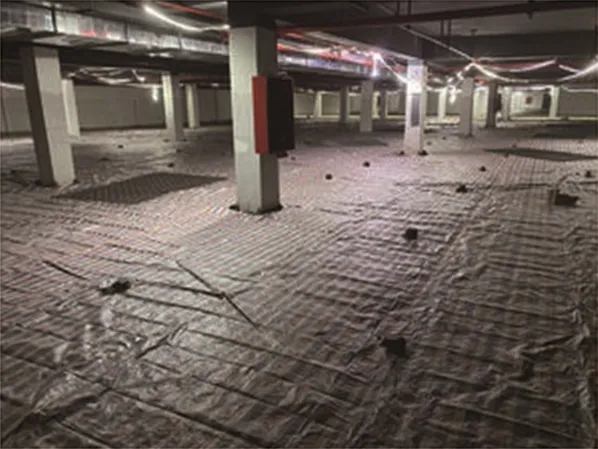

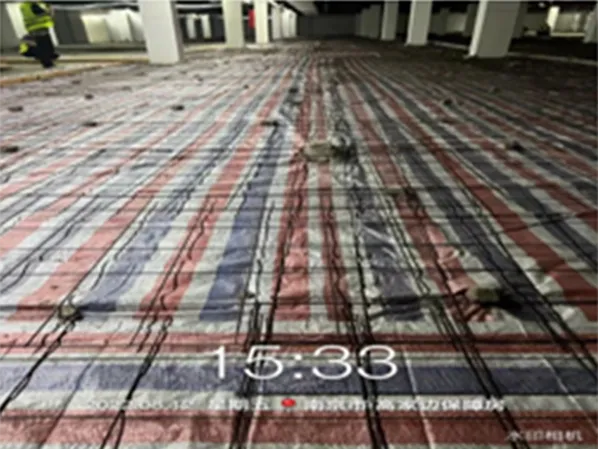

彩条布隔离层 钢筋网片铺设
┃ 金刚砂砼地坪
混凝土浇筑完成后，使用圆盘机械镘均匀地将混凝土表面原浆提出，面层表面坡度符合设计要求，且不应有倒泛水和积水现象。金刚砂按照设计用量分两次播撒，每次播撒后均压实抹平，后期固化剂分初磨、精磨、抛光三次打磨。混凝土浇筑完成1~2天后，用砂轮切割机切缝，缝宽3~5mm，深度为面层厚度的2/3，严格依照深化图位置切缝。完成后应采用覆盖薄膜湿润养护措施，养护时间不少于14天。

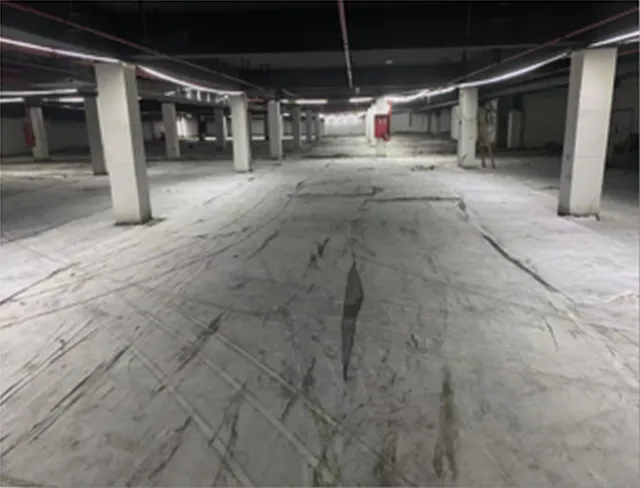

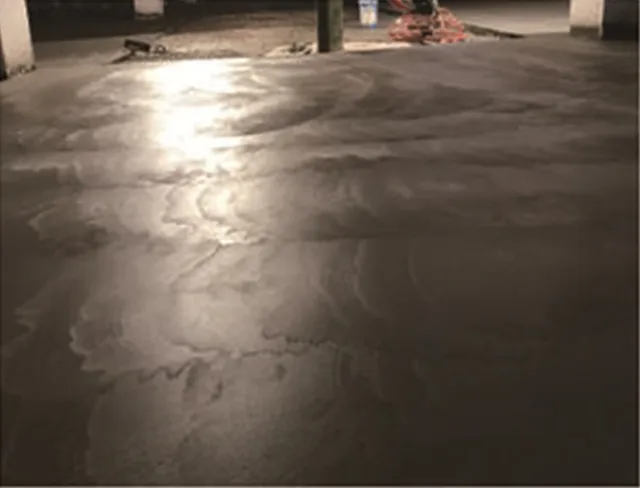

地坪砼收光 地坪砼养护

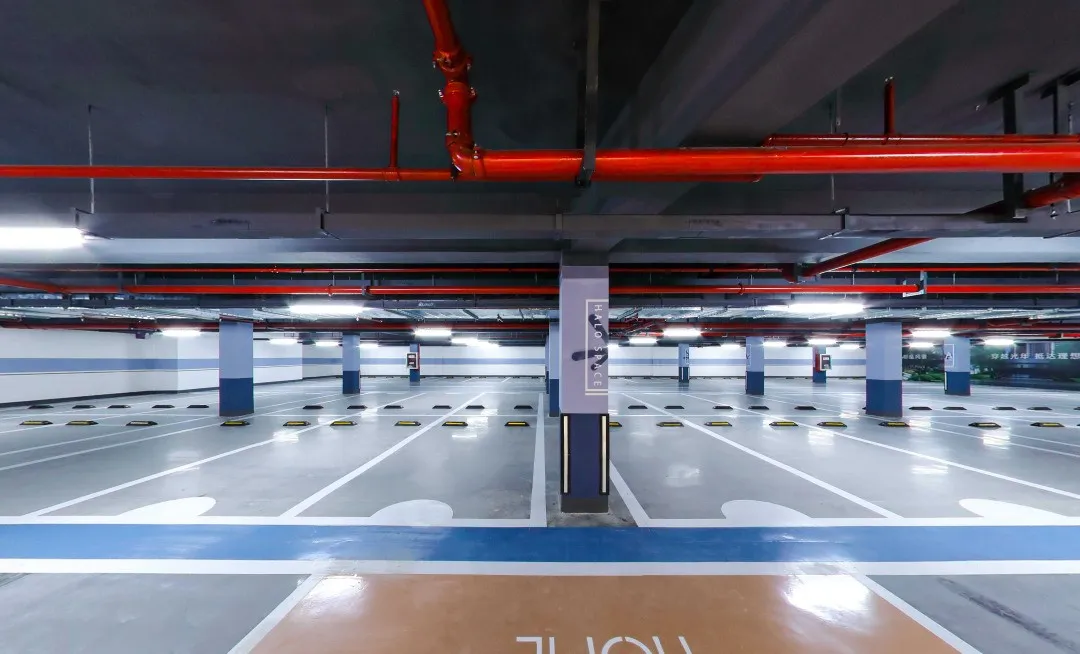

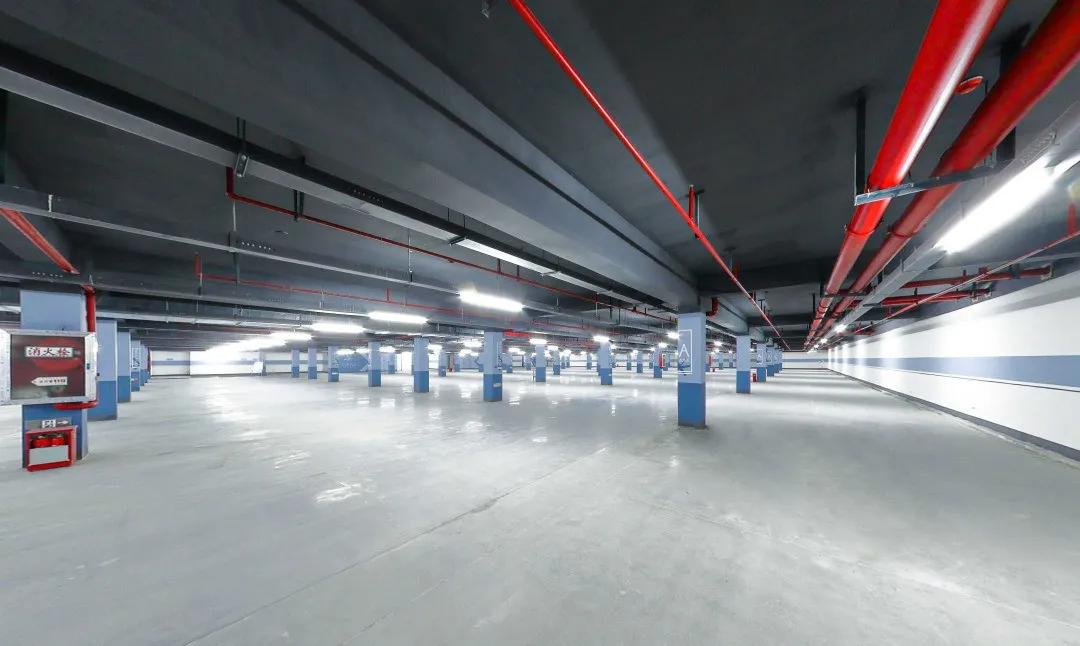

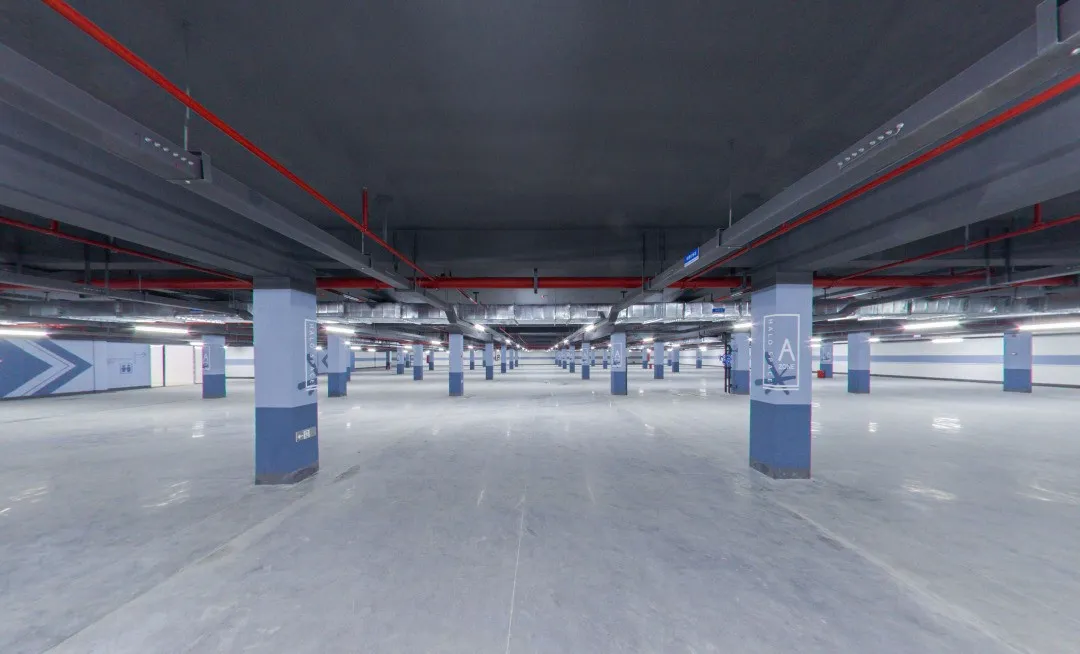

地坪交付效果
